Informazioni di Base.
Model No.
HD3605SY
processo di utilizzo
Il taglio dei metalli Macchine utensili CNC, Lavorazione dei metalli Macchine utensili CNC
Metodo Movimento
Controllo lineare
Metodo di controllo
Controllo ad anello chiuso
Controllo Numerico
CNC / MNC
Prestazioni Classificazione
High-End CNC Macchine Utensili
Certificazione
CE, ISO 9001
Stato
Nuovo
ruota sopra il letto
940 mm
max. turing diameter
300 mm
lunghezza di rotazione massima
1280 mm
velocità mandrino principale
2500 giri/min
sub spindle speed
4500 giri/min
estremità del mandrino
A2-11
dimensioni mandrino
12 pollici
dimensione mandrino inferiore
6 pollici
alimentazione motore mandrino principale
18.5/15
max. spindle torque for turning
543/440
traslazione (x/y)
265/120
travel(z)
1350
n. di attrezzi
12(24)
Pacchetto di Trasporto
custodia in legno/scatola in ferro
Specifiche
4195x1978x1857 mm
Marchio
wugan
Origine
Repubblica Popolare Cinese
Codice SA
8458110090
Capacità di Produzione
200 pezzi/anno

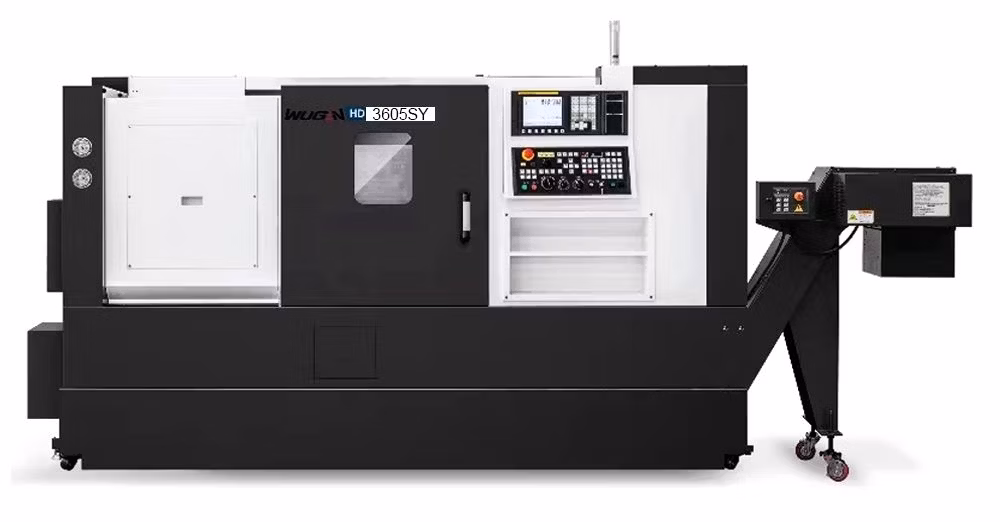

Descrizione del Prodotto
Economico economico economico Taiwan High Precision CNC fresatura verticale/orizzontale metallo Fresatura tornitura lavorazione tornitura lavorazione tornio maschiatura per colata In vendita
-guide scatolabili per il taglio per impieghi pesanti
struttura del letto monopezzo inclinata -30 per un'elevata rigidità
Struttura dell'unità stabilizzata per ridurre al minimo lo spostamento termico
-elaborazione integrata tramite controllo sincronizzato del mandrino principale/secondario (tipo SY)
Funzionamento multi-tasking con torretta BMT ad asse Y a cuneo
Velocità di traslazione rapida eccellente: 30 m/min (asse Z)
-Design ergonomico per un facile accesso al mandrino e all'utensile
| ARTICOLO | UNITÀ | HD3605SY | ||
| CAPACITÀ | Ruotare il letto | mm | 940 | |
| Ruotare il carrello | mm | 870 | ||
| Diametro di rotazione max | mm | 300 | ||
| Lunghezza di rotazione max | mm | 1280 | ||
| Capacità barra | Principale | mm | 119 | |
| Sub | mm | 42 | ||
| MANDRINO | Dimensione mandrino | Principale | pollici | 12" |
| Sub | pollici | 6′′ | ||
| Foro del mandrino | Principale | mm | 91 | |
| Sub | mm | 42 | ||
| Velocità mandrino | Principale | r/min | ||
| Sub | r/min | 4,500 | ||
| Motore(Max/cont.) | Principale | kw(CV) | 18.5/15 | |
| Sub | kw(CV) | 15.5/13.2 | ||
| Coppia(Max/continua) | Principale | N·M | 543/440 | |
| Sub | N·M | 127/74 | ||
| Tipo di mandrino | Principale | - | CINGHIA | |
| Sub | - | INTEGRATO | ||
| Estremità del mandrino | Principale | - | A2-11 | |
| Sub | mm | A2-5 | ||
| Indicizzazione asse C. | gradi | 0.001 | ||
| ALIMENTAZIONE | Viaggi | X/Y | mm | 265/120{±60} |
| Z/ZB | mm | 1350/1350 | ||
| Velocità di traslazione rapida | X/Y | m/min(ipm) | 24/10 | |
| Z/ZB | m/min(ipm) | 30/24 | ||
| Tipo di vetrino | - | GUIDA SCATOLA | ||
| TORRETTA | N. di attrezzi | eh | 12[24] | |
| Dimensione strumento | D.O. | mm | 25[24Tool:20] | |
| I.D. | mm | 40 | ||
| Tempo di indicizzazione | sec/passo | 0.2 | ||

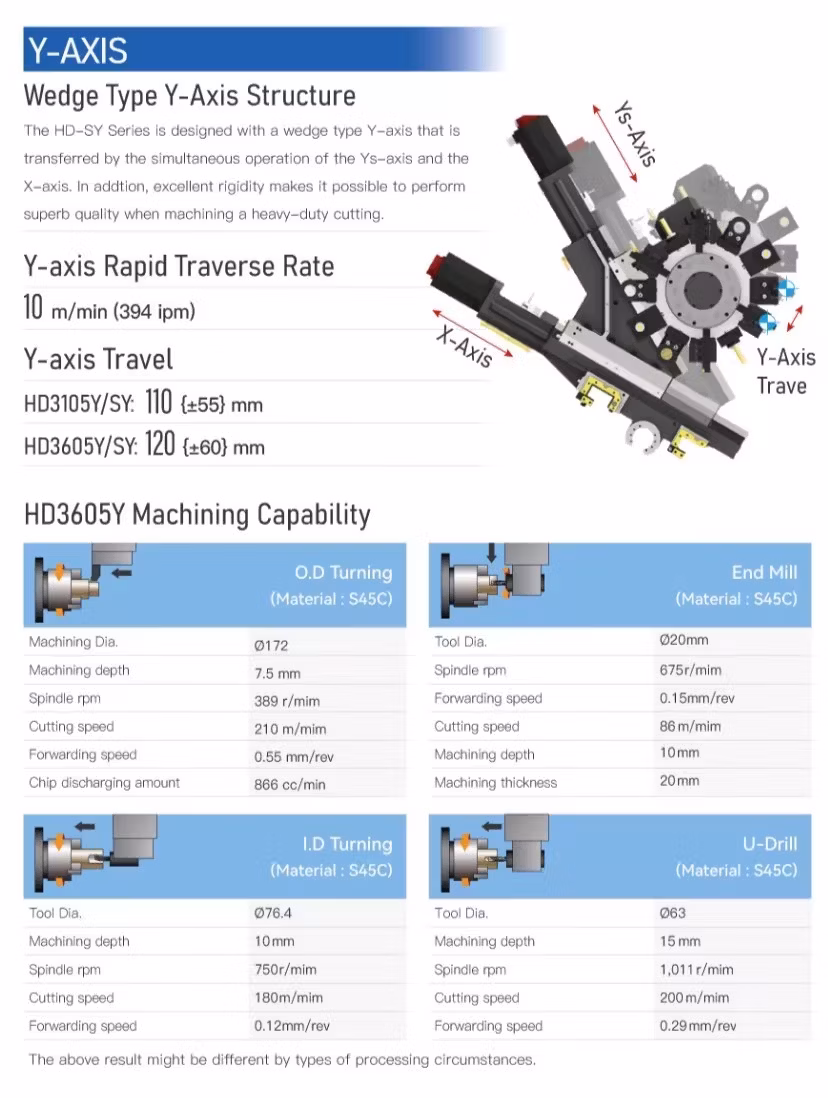

| Tipo asse Y | - | TIPO DI CUNEO | ||
| STRUMENTO LIVE | Velocità utensile di fresatura | r/min | 4,000 | |
| Motore(Max/cont.) | kw(CV) | 4.5 | ||
| Coppia(Max/continua) | N·M | 76 | ||
| Dimensione colletto | mm | ∅20{ER32) | ||
| Tipo | - | BMT65P | ||
| CONTROPUNTA | Conicità | - | - | |
| Diam. Supporto | mm | - | ||
| Viaggio Quill | mm | - | ||
| Viaggi | mm | - | ||
| CAPACITÀ DEL SERBATOIO | Serbatoio del liquido di raffreddamento | ℓ(gal) | 225 | |
| Serbatoio di lubrificazione | ℓ(gal) | 3 | ||
| ALIMENTAZIONE | Alimentazione elettrica | KVA | 40 | |
| Spessore del cavo di alimentazione | mm² | Oltre 25 | ||
| Tensione | V/Hz | 220/50 | ||
| MACCHINA | Spazio sul pavimento(LxP) | mm | 4195x1,978 | |
| Altezza | mm | 1,857 | ||
| Peso | kg (lb) | 7,600 | ||
| CNC | Centralina- | - | Serie Oi FANUC | |
LETTO ALL-IN-ONE
Analisi strutturale ottimale
L'analisi strutturale è stata applicata alla progettazione della macchina per aumentare il corpo del montante dell'utensile e ridurre l'altezza della macchina in modo da mantenere la rigidità dinamica del letto anche durante il taglio pesante.
Inoltre, la pendenza del pianale della serie HD-SY è inclinata a 30 gradi per garantire una lavorazione più stabile.
Serbatoio del liquido di raffreddamento integrato
La struttura è progettata con il serbatoio del liquido di raffreddamento montato sulla parte anteriore del letto per una maggiore comodità.i trucioli possono essere rimossi dal lato destro della macchina.
Analisi strutturale ottimale
L'analisi strutturale è stata applicata alla progettazione della macchina per aumentare il corpo del montante dell'utensile e ridurre l'altezza della macchina in modo da mantenere la rigidità dinamica del letto anche durante il taglio pesante.
Inoltre, la pendenza del pianale della serie HD-SY è inclinata a 30 gradi per garantire una lavorazione più stabile.
Serbatoio del liquido di raffreddamento integrato
La struttura è progettata con il serbatoio del liquido di raffreddamento montato sulla parte anteriore del letto per una maggiore comodità.i trucioli possono essere rimossi dal lato destro della macchina.
Guida della scatola
Tutti gli assi della serie HD-SY sono progettati con guide scatolabili per una migliore capacità di spostamento. Le guide scatolate mostrano prestazioni elevate nelle vibrazioni offset causate dal taglio per impieghi gravosi.
Struttura A GIB sigillata
L'asse X della serie HD è progettato per ridurre al minimo il danno della turcite dai chip applicando la struttura A TENUTA DI GIB.
Velocità di traslazione rapida (X/Y/Z/ZB)
HD 3605Y/SY 24/10/30/24 m/min
TRASLAZIONE (X/Y/Z/ZB)
HD 3605Y/SY 265/120/1350/1350 MM
Tutti gli assi della serie HD-SY sono progettati con guide scatolabili per una migliore capacità di spostamento. Le guide scatolate mostrano prestazioni elevate nelle vibrazioni offset causate dal taglio per impieghi gravosi.
Struttura A GIB sigillata
L'asse X della serie HD è progettato per ridurre al minimo il danno della turcite dai chip applicando la struttura A TENUTA DI GIB.
Velocità di traslazione rapida (X/Y/Z/ZB)
HD 3605Y/SY 24/10/30/24 m/min
TRASLAZIONE (X/Y/Z/ZB)
HD 3605Y/SY 265/120/1350/1350 MM
Torretta mulino
La torretta BMT fissa l'utensile con quattro bulloni e una chiave sulla superficie di montaggio dell'utensile della torretta, consentendo il fissaggio potente dell'utensile, garantendo un'elevata affidabilità in termini di rigidità e resistenza.
La torretta BMT fissa l'utensile con quattro bulloni e una chiave sulla superficie di montaggio dell'utensile della torretta, consentendo il fissaggio potente dell'utensile, garantendo un'elevata affidabilità in termini di rigidità e resistenza.
Supporto per utensili tritatutto
La capacità di lavorazione è aumentata con l'aggiunta di un portautensili con testa fresatrice dritta, che può lavorare pezzi da un lato, e di un portautensili con testa fresatrice angolare, che può eseguire operazioni con D.I.
BMT 65P(HD3605Y/SY)
Velocità (giri/min):4000 giri/min
Dimensione pinza:ø20(ER32)
Tempo di indicizzazione: 0.2 sec/passo
La capacità di lavorazione è aumentata con l'aggiunta di un portautensili con testa fresatrice dritta, che può lavorare pezzi da un lato, e di un portautensili con testa fresatrice angolare, che può eseguire operazioni con D.I.
BMT 65P(HD3605Y/SY)
Velocità (giri/min):4000 giri/min
Dimensione pinza:ø20(ER32)
Tempo di indicizzazione: 0.2 sec/passo

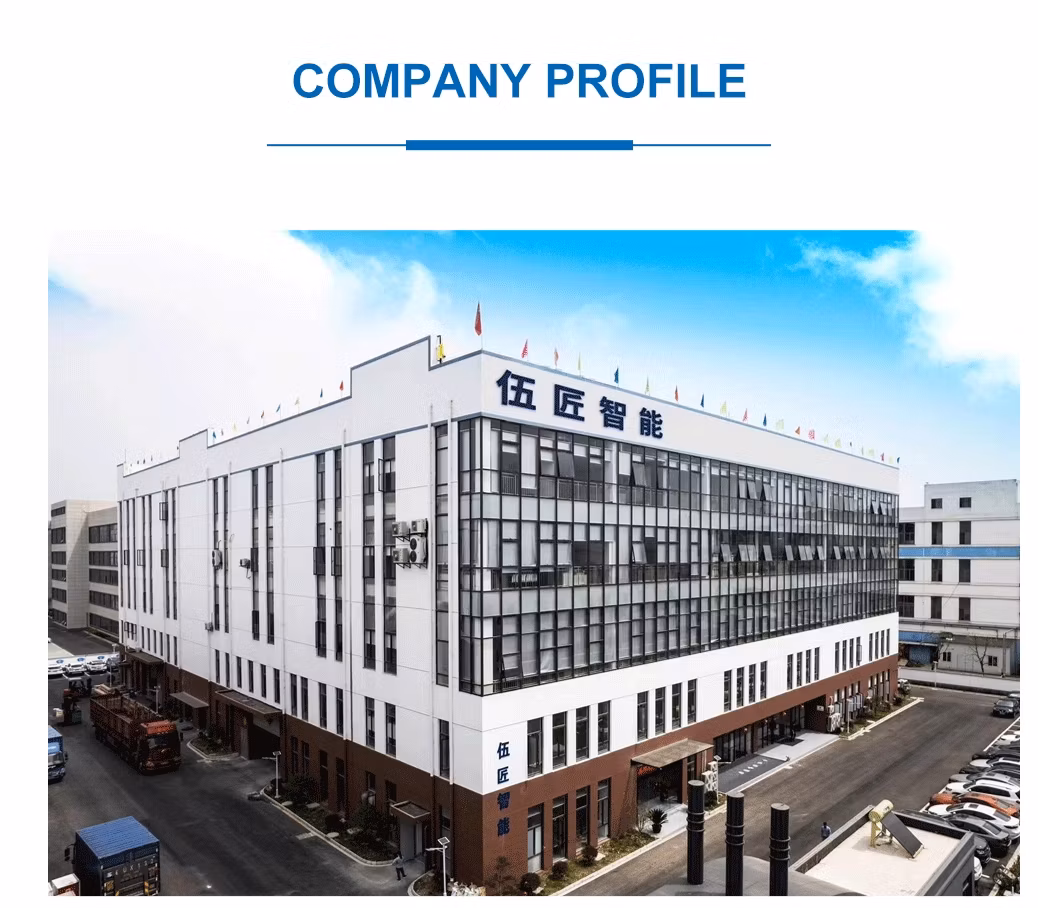

Suzhou Wugan Intelligent Equipment Co., Ltd. È specializzata nella produzione di torni CNC ad alte prestazioni e centri di tornitura CNC ad alte prestazioni, progettati sulla base della più recente tecnologia internazionale del tornio. Basato sulla più recente tecnologia internazionale del tornio all'avanguardia come base del design, Unito ad alta rigidità, alta precisione, alta produttività, aspetto raffinato e altre caratteristiche, per offrire ai clienti prestazioni di taglio efficienti e affidabili. Per soddisfare le maggiori esigenze dei clienti, l'azienda dispone inoltre di un modello combinato laminatoio-tornito ad alte prestazioni utilizzabile, che può essere ruotato, fresato e forato nella stessa macchina, nonché di altre funzioni di lavorazione combinate, che non solo aumentano la capacità di produzione del prodotto, ma rende anche questa serie di torni facilmente in grado di soddisfare le varie esigenze di lavorazione di diversi clienti.
